焊工技术分享之焊接图纸符号解析

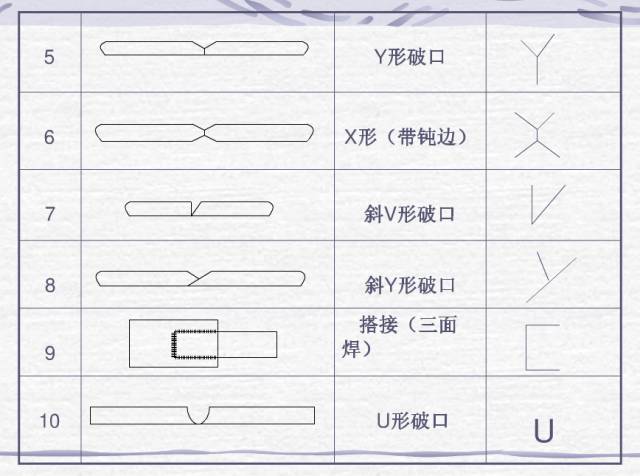

基本坡口符号





焊接符号标注实例及方法

在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。常用焊接方法代号见下图所示。如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见下图所示。该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。
